उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
Packaging Details: | plywood box |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | VE7 वर्म गियर स्लीव ड्राइव | गियर अनुपात: | 51:1 |
---|---|---|---|
रेटेड आउटपुट टॉर्क: | 7320 एनएम | अधिकतम टोर्क: | 11 केएन.एम |
टोर्क पकड़ना: | 40 केएन.एम | स्व ताला: | हाँ |
क्षमता: | 40% | रंग: | चमकीला भूरा |

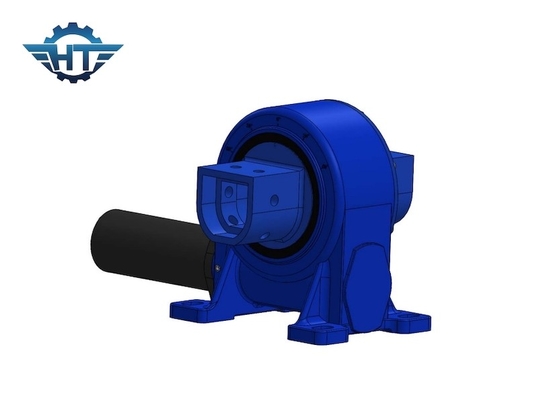

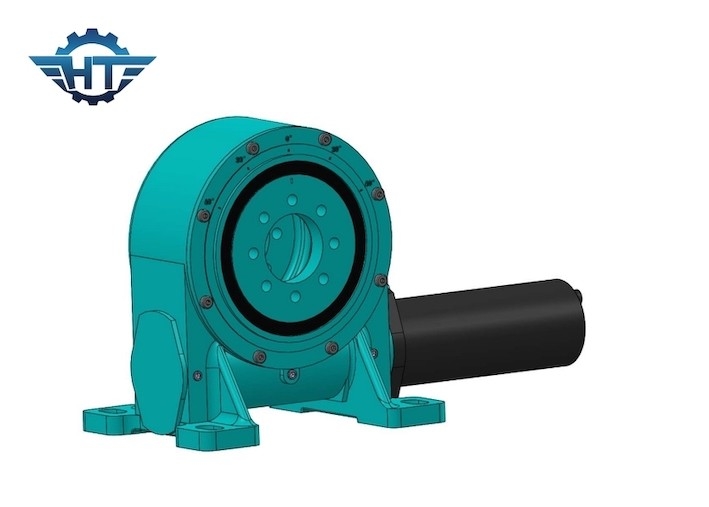

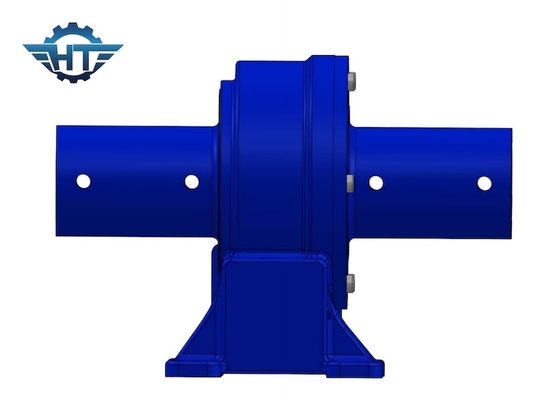

सोलर ट्रैकिंग सिस्टम के लिए VE7 सेल्फ लॉक वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीविंग ड्राइव विवरण
एसडीई सीरीज़ स्लीविंग ड्राइव डिवाइस का उपयोग करते हुए डुअल-एक्सिस ट्रैकिंग सिस्टम की बिजली उत्पादन उच्चतम है, इसके बाद झुका हुआ सिंगल-एक्सिस और फ्लैट सिंगल-एक्सिस है, और निश्चित समर्थन का बिजली उत्पादन लाभ 23.83%, 22.89% और क्रमशः 11.2%।इसी समय, ट्रैकिंग ब्रैकेट का पावर कर्व फिक्स्ड ब्रैकेट और फ्लेक्सिबल ब्रैकेट की तुलना में चापलूसी करता है, और यह पावर सिस्टम के लिए अधिक अनुकूल है।
उच्च अक्षांश क्षेत्रों में स्थित, VE श्रृंखला के संचयी विकिरण और 5 ° और 10 ° झुके हुए कोणों के साथ फ्लैट एक-अक्षीय समर्थन के साथ फ्लैट एक-अक्षीय समर्थन के पारंपरिक फ्लैट एक-अक्षीय समर्थन पर स्पष्ट लाभ हैं।
विश्वसनीयता: स्लीविंग ड्राइव को 30 साल के फील्ड जीवन की गारंटी देने के लिए डिज़ाइन और परीक्षण किया गया है।सभी कच्चे माल ISO9001 और CE द्वारा आवश्यक मानकों को पूरा करते हैं।हम उच्च गुणवत्ता, विश्वसनीय और कम लागत वाले उत्पादों को सुनिश्चित करने के लिए एक ध्वनि गुणवत्ता नियंत्रण लागू करते हैं।
प्रदर्शन: स्लीव ड्राइव देने के लिए ऑवरग्लास वर्म तकनीक से संचालित होते हैंगियरबॉक्स भारी ताकत और शक्ति,अधिकतम उत्तरजीविता लोड-होल्डिंग के साथ-साथ बढ़ी हुई दक्षता और सटीकता।
एप्लीकेशन: स्लीविंग ड्राइव एप्लिकेशन में सोलर ट्रैकर्स, विंड टर्बाइन, ट्रक क्रेन, मैन लिफ्ट, यूटिलिटी इक्विपमेंट, हाइड्रोलिक इक्विपमेंट अटैचमेंट, ऑयल टूल इक्विपमेंट, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट आदि शामिल हैं।
इंस्टालेशन: हमारे स्लीविंग ड्राइव्स को हॉरिजॉन्टली, वर्टिकली या मल्टीपल एक्सिस के कॉम्बिनेशन पर माउंट किया जा सकता है।
VE7 प्रदर्शन पैरामीटर्स
नमूना: | वीई7 स्लीविंग ड्राइव |
रेटेड आउटपुट टॉर्क: | 6120 एनएम |
झुका हुआ टोक़: | 10 केएन.एम |
स्थैतिक अक्षीय भार: | 110 केएन |
स्टेटिक रेडियल लोड: | 60 केएन |
टोर्क पकड़ना: | 39 केएन.एम |
क्षमता: | 40% |
शुद्धता: | ≤0.1 ° |
स्व-लॉकिंग: | हाँ |
वज़न: | 45 किग्रा |
वीई मॉडल स्लीविंग ड्राइव की तकनीकी डाटाशीट
नमूना | अनुपात | रेटेड आउटपुट टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
क्यू एंड ए
1. कैसे चुनें?
कृपया आवश्यक मोटर्स का व्यास आकार, चौड़ाई, वोल्टेज, शक्ति और नो-लोड गति निर्दिष्ट करें, सौर पैनलों/दर्पणों के वर्ग मीटर, उन सौर पैनलों/दर्पणों की व्यवस्था।
2. क्या मैं गुणवत्ता और बाजार का परीक्षण करने के लिए पहले से नमूने ले सकता हूं?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूनों की कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + भाड़ा।
उपयुक्त स्लीविंग ड्राइव चुनने के बाद हम आपको सबसे अच्छी शिपिंग लागत देंगे।
4. आप नमूने कैसे भेजते हैं?
नमूना मात्रा को ध्यान में रखते हुए बड़ा नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूने का समर्थन करते हैं
5. आपकी न्यूनतम आदेश मात्रा क्या है?
1 सेट
6. आपकी डिलीवरी का समय क्या है?
मानक नमूने के लिए: 0 ~ 15 दिन;बैच ऑर्डर के लिए: 25 ~ 40 दिनों के भीतर।
