उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 248~380/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
मॉडल: | 9 इंच | प्रतिक्रिया: | <0.15° |
---|---|---|---|
आईपी रेटिंग: | IP66 | शोर स्तर: | ≤65dB |
परिचालन तापमान: | -30 ℃ ~ + 80 ℃ | मोटर रेटेड करंट: | 7.5ए |
मोटर का नामित टोक़: | 360 एनएम | वोल्टेज: | 24 वी डीसी |
हाई लाइट: | सौर ट्रैकर घुमावदार ड्राइव एकल अक्ष,इलेक्ट्रिक मोटर सौर ट्रैकर रोटरी ड्राइव,9 इंच सौर ट्रैकर स्लीव ड्राइव |

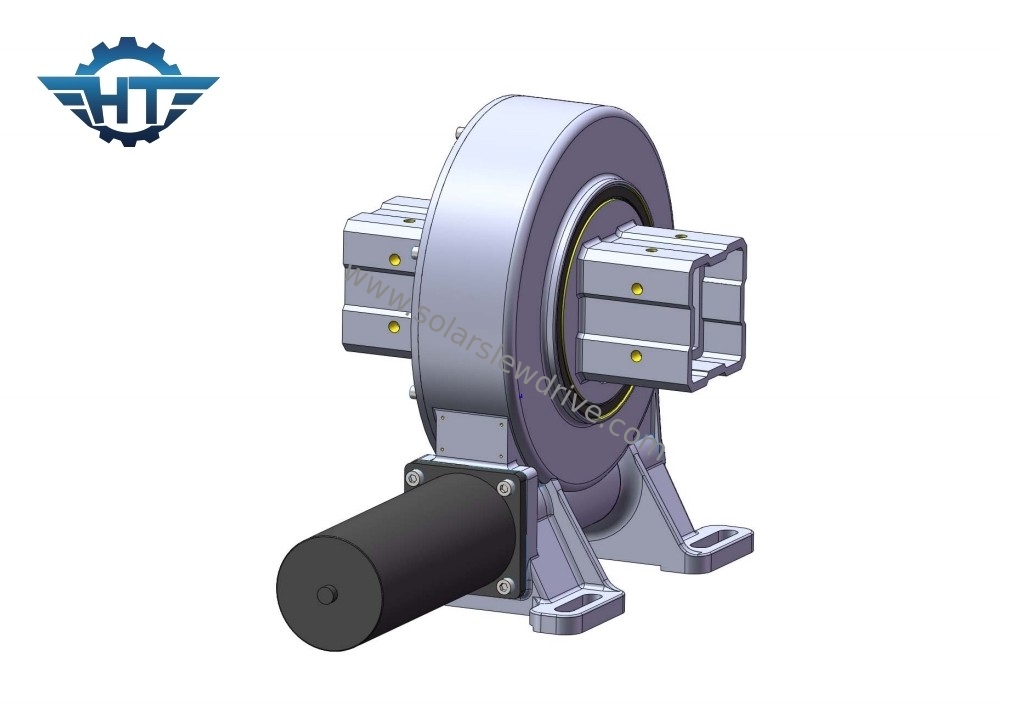

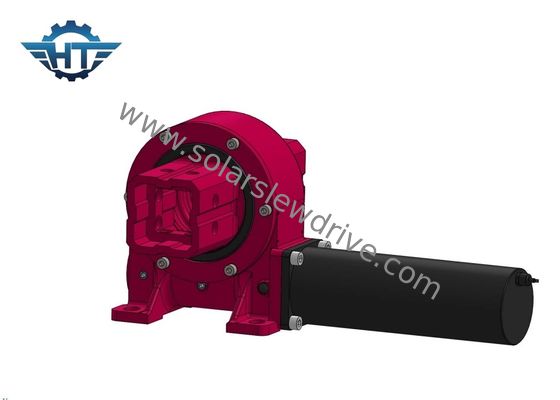

एकल अक्ष विद्युत मोटर स्लीव ड्राइव, 30 वर्ष जीवन, पीवी सौर ट्रैकिंग प्रणाली
एकल अक्ष स्लीव ड्राइव विवरण
एक स्लेव ड्राइव, जिसे स्लेविंग ड्राइव के रूप में भी जाना जाता है, एक कॉम्पैक्ट और बहुमुखी गियरबॉक्स तंत्र है जिसका उपयोग विभिन्न अनुप्रयोगों में घूर्णन आंदोलन या स्थिति नियंत्रण प्रदान करने के लिए किया जाता है।यह एक गियर सेट और एक ड्राइव मोटर के संयोजन से बना है, आम तौर पर एक इलेक्ट्रिक मोटर या एक हाइड्रोलिक मोटर।
स्लेव ड्राइव का मुख्य उद्देश्य किसी निश्चित धुरी के चारों ओर भार के घूर्णन को सक्षम करना या लक्ष्य की गति को ट्रैक करना है।यह एक उच्च टोक़ उत्पादन और भारी अक्षीय और रेडियल भार का सामना करने की क्षमता प्रदान करता हैस्लीव ड्राइव का उपयोग आमतौर पर ऐसी मशीनरी और उपकरणों में किया जाता है, जिन्हें सटीक और निरंतर घूर्णन की आवश्यकता होती है, जैसे कि सौर ट्रैकिंग सिस्टम, क्रेन, पवन टरबाइन, उपग्रह डिश, खुदाई मशीन,और औद्योगिक टर्नटेबल.
वीई सीरीज के स्विंग ड्राइव का प्रदर्शन
मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | सटीकता ((°) | स्व-लॉकिंग | वजन ((किलो) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
आवेदन
निर्माण और भारी उपकरणः स्लीविंग ड्राइव का उपयोग निर्माण मशीनरी जैसे क्रेन, खुदाई मशीनों और ड्रिलिंग रिग में किया जाता है। वे उपकरण के घूर्णन की सुविधा प्रदान करते हैं,कुशल स्थिति और आंदोलन की अनुमति देता है.
पवन टरबाइन: पवन टरबाइनों के यव और पिच नियंत्रण प्रणालियों में घुमावदार ड्राइव महत्वपूर्ण भूमिका निभाते हैं।वे हवा कैप्चर को अनुकूलित करने और रोटर ब्लेड को हवा की दिशा के साथ ठीक से संरेखित करने के लिए टरबाइन के अभिविन्यास को समायोजित करने की अनुमति देते हैं.
औद्योगिक उपकरण: स्लीविंग ड्राइव का उपयोग विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है, जैसे कि कन्वेयर सिस्टम, सामग्री हैंडलिंग उपकरण और घूर्णन प्लेटफार्म।वे चिकनी और नियंत्रित घूर्णन की अनुमति देते हैं, उत्पादकता और परिचालन दक्षता में वृद्धि।
रोबोटिक्स और स्वचालनः रोबोटिक प्रणालियों और स्वचालन उपकरणों में स्विंग ड्राइव का उपयोग किया जाता है जिनके लिए सटीक और नियंत्रित घूर्णन आंदोलनों की आवश्यकता होती है। वे आमतौर पर रोबोटिक बाहों में उपयोग किए जाते हैं,पोजिशनिंग सिस्टम, और स्वचालित असेंबली लाइनें।
एयरोस्पेस और रक्षाः स्लीविंग ड्राइव का उपयोग एयरोस्पेस और रक्षा क्षेत्रों में किया जाता है। उनका उपयोग उपग्रह ट्रैकिंग सिस्टम, रडार सिस्टम, मिसाइल लांचर,और अन्य सैन्य उपकरण जिन्हें सटीक और विश्वसनीय रोटेशन की आवश्यकता होती है.
समुद्री और अपतटीय: स्लीविंग ड्राइव का उपयोग समुद्री और अपतटीय अनुप्रयोगों में किया जाता है, जिसमें जहाज क्रेन, अपतटीय ड्रिलिंग प्लेटफॉर्म और ज्वार ऊर्जा प्रणाली शामिल हैं।वे इन वातावरणों में विभिन्न संचालन के लिए आवश्यक घूर्णन गति प्रदान करते हैं.
