| Brand Name: | HangTuo |
| Model Number: | वीई9" |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 248~380/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

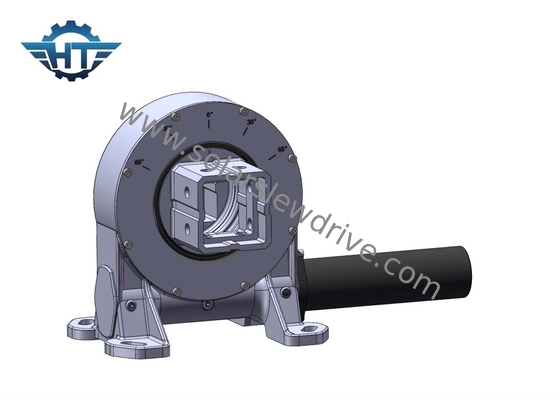

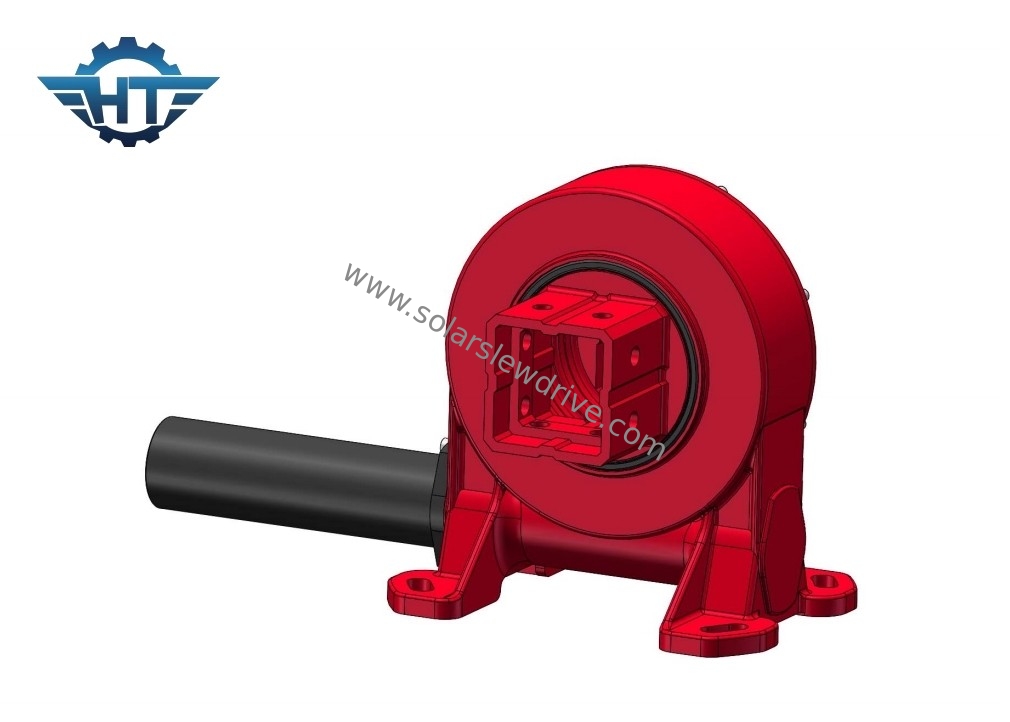

इलेक्ट्रिक मोटर के साथ एकल अक्ष स्लीव ड्राइव 30 साल फील्ड लाइफ पीवी सोलर ट्रैकिंग सिस्टम
एकल अक्ष स्लीव ड्राइव विवरण
स्लेव ड्राइव का मुख्य उद्देश्य किसी निश्चित धुरी के चारों ओर भार के घूर्णन को सक्षम करना या लक्ष्य की गति को ट्रैक करना है।यह एक उच्च टोक़ उत्पादन और भारी अक्षीय और रेडियल भार का सामना करने की क्षमता प्रदान करता हैस्लीव ड्राइव का उपयोग आमतौर पर ऐसी मशीनरी और उपकरणों में किया जाता है, जिन्हें सटीक और निरंतर घूर्णन की आवश्यकता होती है, जैसे कि सौर ट्रैकिंग सिस्टम, क्रेन, पवन टरबाइन, उपग्रह डिश, खुदाई मशीन,और औद्योगिक टर्नटेबलस्लीव ड्राइव को कॉम्पैक्ट आयामों को बनाए रखते हुए सटीक गति नियंत्रण और उच्च टोक़ आउटपुट प्रदान करने के लिए डिज़ाइन किया गया है।वे अक्सर इसे प्राप्त करने के लिए कीड़े गियर या अन्य प्रकार के गियर सिस्टम को शामिल करते हैंएक स्लेव ड्राइव का गियर अनुपात घूर्णन की गति और टोक़ विशेषताओं को निर्धारित करता है। गियर अनुपात को समायोजित करके और मोटर की गति को नियंत्रित करके,घूर्णन गति और स्थिति सटीकता विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है.
वीई सीरीज के स्विंग ड्राइव का प्रदर्शन
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | सटीकता ((°) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
विशेषताएं
असीमित परिधि घूर्णन और गति में कमी का एहसास
अधिक अक्षीय बल, रेडियल बल और पलटने के बल का सामना करना
उच्च सटीकता, कॉम्पैक्ट संरचना और बड़ी भारोत्तोलन क्षमता।
आवेदन
घुमावदार ड्राइव के अनुप्रयोग आमतौर पर निम्न में पाए जाते हैंः
सौर ट्रैकिंग सिस्टम: सौर पैनलों या दर्पणों को पूरे दिन में सूर्य की गति का सटीक रूप से पालन करने के लिए सौर ट्रैकिंग सिस्टम में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।ये प्रणाली सौर ऊर्जा उत्पादन की ऊर्जा दक्षता में वृद्धि करती है.
निर्माण और भारी उपकरण: स्लीविंग ड्राइव का उपयोग निर्माण मशीनरी जैसे कि क्रेन, एक्सकेवेटर और ड्रिलिंग रिग में किया जाता है। वे उपकरण के हथियारों के घूर्णन और आंदोलन को सक्षम करते हैं,भारी भारों को संभालने के दौरान सटीक नियंत्रण और स्थिरता प्रदान करना.
पवन टरबाइन: घुमावदार ड्राइव पवन टरबाइन में महत्वपूर्ण घटक हैं, जहां वे झुकने और पिच आंदोलनों को सक्षम करते हैं।याय ड्राइव हवा के सामने पूरे टरबाइन के क्षैतिज घूर्णन की सुविधा देता है, जबकि पिच ड्राइव अधिकतम हवा कैप्चर के लिए टरबाइन ब्लेड के कोण को समायोजित करता है।
