उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आकार: | 7 इंच | गियर अनुपात: | 57:1 |
---|---|---|---|
दक्षता: | 40% | रंग: | के रूप में अनुरोध किया |
उत्पाद का नाम: | पीवी सोलर माउंटिंग सिस्टम | सुरक्षा स्तर: | IP66 |
वारंटी: | 5 ~ 10 साल | वजन: | 55 किग्रा |
हाई लाइट: | ip66 स्लेव ड्राइव गियरबॉक्स,छोटे स्लेव ड्राइव गियरबॉक्स,पीवी सोलर माउंटिंग सिस्टम स्लेव गियर बॉक्स |

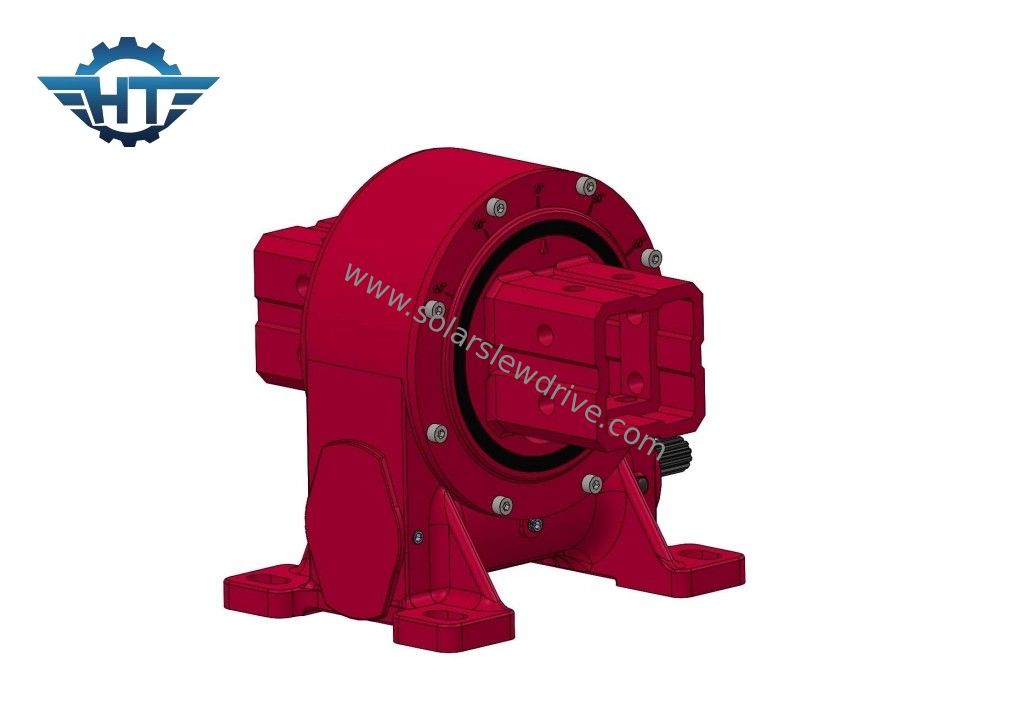

पीवी सौर माउंटिंग सिस्टम के लिए IP66 संलग्न छोटे स्लीव ड्राइव गियरबॉक्स
बंद आवास स्लीव ड्राइव गियरबॉक्स
एक घुमावदार गियरबॉक्स का मुख्य उद्देश्य नियंत्रित घूर्णन और भार के लिए समर्थन प्रदान करना है। इसमें कई प्रमुख घटक होते हैं, जिनमें शामिल हैंः
आवास: बाहरी संरचना जिसमें गियरबॉक्स के आंतरिक घटक होते हैं।
स्लीव रिंगः एक बड़ा, गोल असर जो गियरबॉक्स को सुचारू रूप से घूमने की अनुमति देता है। यह घूर्णन के दौरान भार को समर्थन और स्थिरता प्रदान करता है।
गियर ट्रेन: गियर ट्रेन में वांछित घूर्णन आउटपुट प्राप्त करने के लिए एक विशिष्ट विन्यास में व्यवस्थित गियर का एक सेट होता है। इसमें आमतौर पर स्पर गियर, हेलिकल गियर,या कीड़े गियर.
मोटर: मोटर घुमावदार गियरबॉक्स को घुमाने के लिए ड्राइविंग बल प्रदान करता है। यह एक इलेक्ट्रिक मोटर, हाइड्रोलिक मोटर, या यहां तक कि एक मैनुअल क्रैंक हो सकता है, विशिष्ट अनुप्रयोग के आधार पर।
आउटपुट शाफ्ट: आउटपुट शाफ्ट गियर ट्रेन से जुड़ा होता है और गियरबॉक्स आवास से फैलता है। यह रोटेशनल मोशन को लोड पर स्थानांतरित करता है, जिससे यह घूम सकता है।
वीई मॉडल स्लीविंग ड्राइव की तकनीकी तालिका
मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
आवेदन
उपग्रह डिश एंटेना: उपग्रह डिश एंटेना में स्लीविंग ड्राइव का उपयोग डिश के सटीक ट्रैकिंग और पोजिशनिंग को सक्षम करने के लिए किया जाता है।वे उपग्रह के साथ निरंतर संबंध बनाए रखने के लिए अपने अभिविन्यास को समायोजित करने के लिए एंटीना की अनुमति देते हैं, विश्वसनीय संचार सुनिश्चित करता है।
अपतटीय और समुद्री अनुप्रयोगः स्लीविंग ड्राइव को आमतौर पर अपतटीय और समुद्री उपकरणों में, क्रेन, डेविट और विंच सहित नियोजित किया जाता है।वे कठोर समुद्री वातावरण में भारी भारों के घूर्णन और उठाने में सुविधा प्रदान करते हैं, जैसे कि अपतटीय तेल रिग, जहाज और बंदरगाह संचालन।
नवीकरणीय ऊर्जा अनुप्रयोगः सौर ट्रैकिंग सिस्टम और पवन टरबाइन के अलावा, स्लीविंग ड्राइव का उपयोग अन्य नवीकरणीय ऊर्जा अनुप्रयोगों में किया जाता है। उदाहरण के लिए,वे ज्वारीय ऊर्जा प्रणालियों में ज्वारीय टरबाइन के अभिविन्यास को नियंत्रित करने और ज्वारीय धाराओं से ऊर्जा कैप्चर को अनुकूलित करने के लिए उपयोग किए जाते हैं.
मनोरंजन सवारी: स्लीविंग ड्राइव विभिन्न मनोरंजन पार्क सवारी में एक भूमिका निभाते हैं, जैसे कि फेरीस पहिया, अवलोकन पहिया, और घूर्णन प्लेटफार्म। वे आवश्यक घूर्णन आंदोलन प्रदान करते हैं,सवारों के लिए सहज और सुखद अनुभव सुनिश्चित करना.
