उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
कृमि गियर सामग्री: | 50Mn, 42CrMo | दक्षता: | 40% |
---|---|---|---|
शुद्धता: | 0.15° | जीवनभर: | 30 साल |
शोर स्तर: | ≤65dB | परिचालन तापमान: | -20 ℃ ~ + 80 ℃ |
उत्पाद का नाम: | क्षैतिज सौर ट्रैकिंग प्रणाली | वोल्टेज रेटिंग: | 24 वी |
हाई लाइट: | VE7 वर्म गियर स्लीव ड्राइव,उच्च दक्षता कीड़ा गियर slew ड्राइव,वी7 सौर ट्रैकर स्लेव ड्राइव |

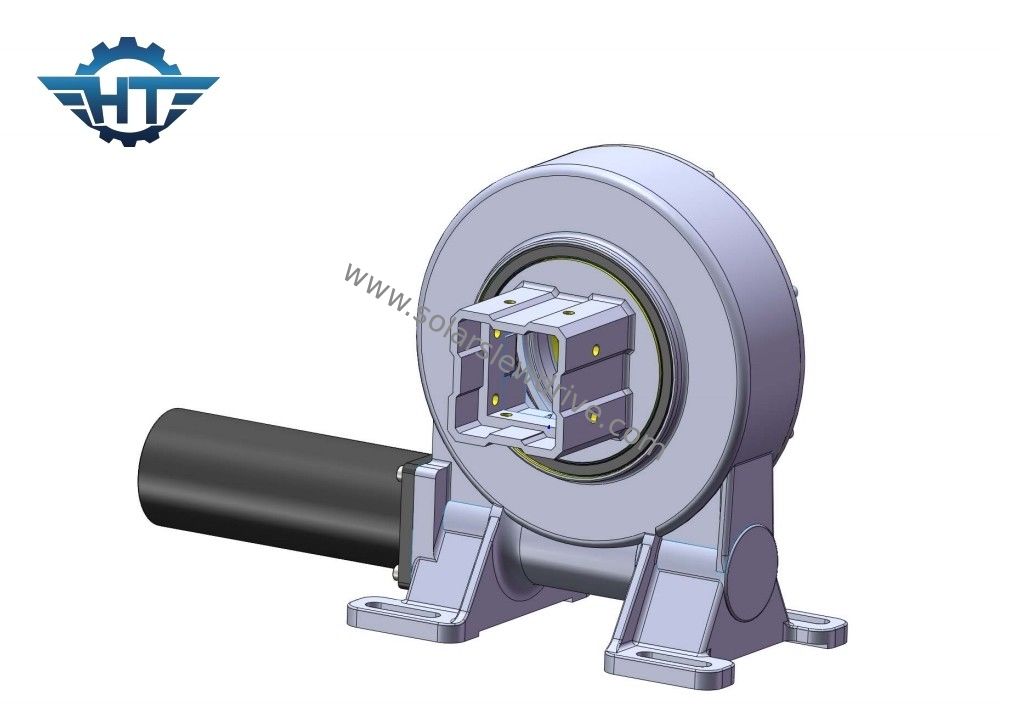

क्षैतिज सौर ट्रैकिंग प्रणाली के लिए VE7 वर्म गियर स्लीव ड्राइव
VE7 स्लीव ड्राइव गियरबॉक्स विवरण
एक घुमावदार गियरबॉक्स, जिसे घुमावदार ड्राइव या घुमावदार अंगूठी के रूप में भी जाना जाता है, एक यांत्रिक उपकरण है जिसका उपयोग भारी मशीनरी और उपकरण को घूर्णन आंदोलन या घुमावदार आंदोलन प्रदान करने के लिए किया जाता है।यह आम तौर पर उन अनुप्रयोगों में प्रयोग किया जाता है जिनमें नियंत्रित घूर्णन की आवश्यकता होती है, जैसे कि क्रेन, खुदाई मशीन, पवन टरबाइन और सौर ट्रैकर।
घुमावदार गियरबॉक्स में कई प्रमुख घटक होते हैंः
बाहरी अंगूठीः बाहरी अंगूठी गियरबॉक्स के स्थिर भाग के रूप में कार्य करती है और एक स्थिर माउंटिंग सतह प्रदान करती है।यह आम तौर पर गोल आकार का होता है और इसके आंतरिक परिधि पर गियर दांतों या रेसवे की एक श्रृंखला शामिल होती है.
आंतरिक अंगूठी: आंतरिक अंगूठी उस उपकरण या मशीनरी से जुड़ी होती है जिसके लिए घुमावदार गति की आवश्यकता होती है। यह बाहरी अंगूठी पर लगाई जाती है और इसके सापेक्ष घूमने के लिए डिज़ाइन की जाती है।आंतरिक अंगूठी में इसके बाहरी परिधि पर गियर दांत या रेसवे भी होते हैं.
गियर तंत्रः गियर तंत्र बाहरी अंगूठी के सापेक्ष आंतरिक अंगूठी के घूर्णन को सक्षम करता है।यह आम तौर पर गियर या रोलर्स का एक सेट है जो दोनों आंतरिक और बाहरी छल्ले पर दांतों या raceways के साथ संलग्न हैटोक़ प्रसारित करके और घर्षण को कम करके, गियर तंत्र चिकनी और नियंत्रित घुमावदार गति की अनुमति देता है।
ड्राइव सिस्टम: ड्राइव सिस्टम घुमावदार गियरबॉक्स को शक्ति प्रदान करने के लिए जिम्मेदार है। इसे इलेक्ट्रिक मोटर्स, हाइड्रोलिक सिस्टम या गियर मोटर्स सहित विभिन्न साधनों से संचालित किया जा सकता है।ड्राइव प्रणाली गियर तंत्र के लिए घूर्णन ऊर्जा हस्तांतरित करता है, घुमावदार गति शुरू।
बीयरिंगः स्लीविंग गियरबॉक्स में भार को समर्थन देने और घूर्णन के दौरान घर्षण को कम करने के लिए बीयरिंग शामिल होती है। ये बीयरिंग उच्च अक्षीय, रेडियल और क्षण भार का सामना करने के लिए डिज़ाइन किए गए हैं,गियरबॉक्स की स्थिरता और स्थायित्व सुनिश्चित करना.
सील और स्नेहन: आंतरिक घटकों को प्रदूषकों से बचाने और सुचारू संचालन बनाए रखने के लिए, घुमावदार गियरबॉक्स सील प्रणाली से लैस हैं। ये सील धूल, नमी,गियरबॉक्स में प्रवेश करने से अन्य कणोंगियरबॉक्स के जीवनकाल को लम्बा करने के लिए चलती भागों के बीच घर्षण और पहनने को कम करने के लिए स्नेहन भी आवश्यक है।
वर्टिकल सिंगल सीरीज स्विंग ड्राइव के तकनीकी डेटा
मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
आवेदन
घुमावदार गियरबॉक्स को सटीक और नियंत्रित घुमावदार गति प्रदान करने के लिए इंजीनियर किया गया है, जिससे भारी उपकरण क्षैतिज या ऊर्ध्वाधर घूमने की अनुमति मिलती है। उन्हें भारी भार का सामना करने के लिए डिज़ाइन किया गया है,कठोर पर्यावरणीय परिस्थितियाँ, और निरंतर संचालन, उन्हें विभिन्न औद्योगिक और निर्माण अनुप्रयोगों में महत्वपूर्ण घटक बनाते हैं।
प्रमुख मापदंडों का शब्दकोश
झुकाव क्षण टोक़ःयह टॉर्क गुरुत्वाकर्षण भार गुणा भार की स्थिति और घुमावदार असर के केंद्र के बीच की दूरी है। यदि वास्तविक टॉर्क नामित झुकाव पल टॉर्क से अधिक है,घुमावदार ड्राइव पलटा जाएगा.
रेडियल भारःघुमावदार असर की धुरी के लिए ऊर्ध्वाधर भार
अक्षीय भारःघुमावदार असर की धुरी के समानांतर भार
रखरखाव टोक़ःयह रिवर्स टॉर्क है। जब ड्राइव रिवर्स घूमता है, और भाग क्षतिग्रस्त नहीं होते हैं, अधिकतम प्राप्त टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटा हुआ टॉर्क के रूप में भी देखा जाता है।
स्व-लॉकिंग:केवल लोड होने पर ही घुमावदार ड्राइव रिवर्स रोटेशन करने में सक्षम नहीं होता है और इसलिए इसे स्व-लॉकिंग कहा जाता है।
