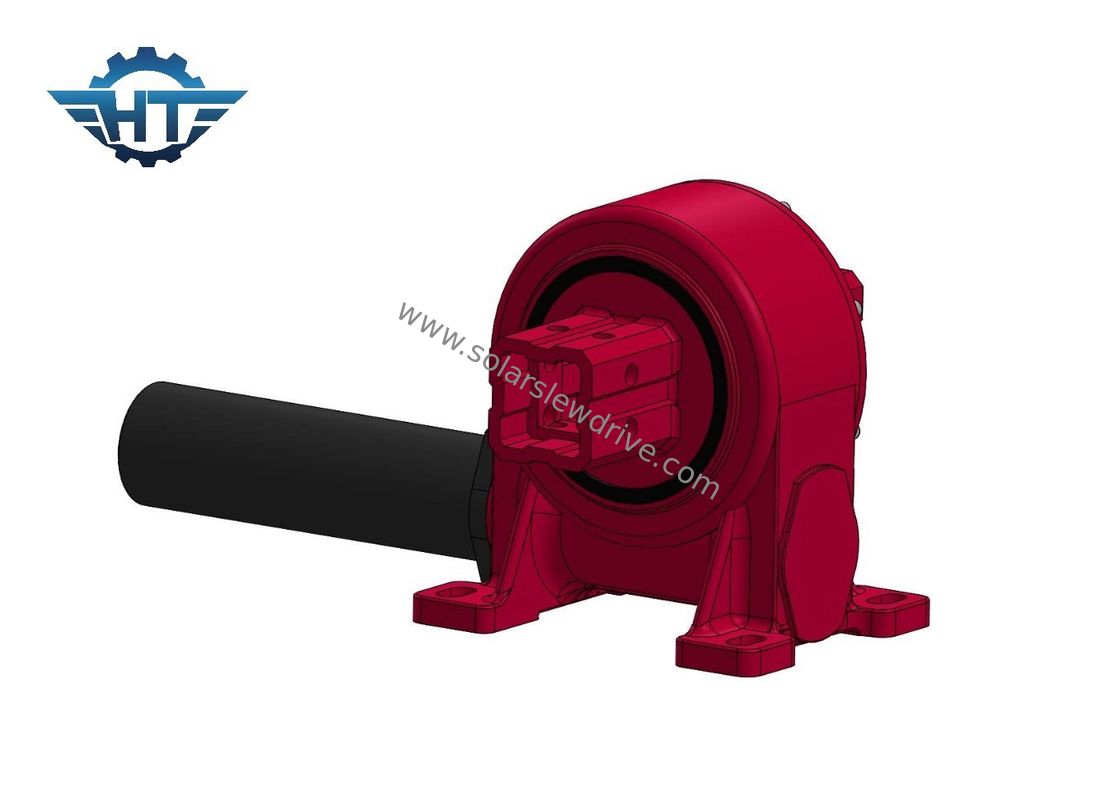

विश्वसनीय सौर ट्रैकिंग प्रणाली के लिए उच्च भार क्षमता 12 "स्लीव ड्राइव गियरबॉक्स

विश्वसनीय सौर ट्रैकिंग प्रणाली के लिए उच्च भार क्षमता 12 "स्लीव ड्राइव गियरबॉक्स

9' स्लीव ड्राइव गियरबॉक्सविवरण

वर्म गियर स्पिनिंग ड्राइव आमतौर पर जंग प्रतिरोधी सामग्री के साथ निर्मित होते हैं, जो उन्हें आउटडोर अनुप्रयोगों के लिए उपयुक्त बनाते हैं।आवास पर्यावरण कारकों से आंतरिक घटकों की रक्षा के लिए बनाया गया हैयह स्थायित्व विभिन्न मौसम स्थितियों में सौर ट्रैकिंग प्रणालियों के विश्वसनीय संचालन के लिए महत्वपूर्ण है।

रखरखाव आवश्यकताओं को कम करने के लिए, कई कीड़ा गियर सौर ट्रैकिंग स्विविंग ड्राइव स्व-लॉकिंग होने के लिए डिज़ाइन किए गए हैं। इसका मतलब है कि कीड़ा गियर स्वाभाविक रूप से पीछे की ओर ड्राइविंग का विरोध करता है,लगातार समायोजन या स्नेहन की आवश्यकता को कम करनारखरखाव मुक्त संचालन विशेष रूप से दूरस्थ या दुर्गम स्थानों में सौर ट्रैकिंग प्रणालियों की समग्र विश्वसनीयता में योगदान देता है।

1. वीई सीरीज के स्विंग ड्राइव के मापदंड



   मॉडल	अनुपात	नामित आउटपुट टॉर्क ((एन.एम.)	झुकाव टोक़ (एन.एम.)	रखरखाव टोक़ (एन.एम.)	अक्षीय भार (kN)	रेडियल लोड (kN)	दक्षता	सटीकता (°)	स्व-लॉकिंग	वजन (किलो)
   3"	31:1	600	1500	1800	22	15	४०%	≤0.1	हाँ	12
   5"	37:1	800	5000	9200	16	27	४०%	≤0.1	हाँ	18
   7"	57:1	1750	7000	13200	34	58	४०%	≤0.1	हाँ	32
   8"	51:1	2250	11200	20400	50	80	४०%	≤0.1	हाँ	28
   9"	61:1	2250	16000	30800	60	130	४०%	≤0.1	हाँ	52
   12"	78:1	4300	25000	40560	77	190	४०%	≤0.1	हाँ	65
   14"	85:1	5600	48000	44200	110	230	४०%	≤0.1	हाँ	88
   17"	102:1	6750	67000	53040	142	390	४०%	≤0.1	हाँ	135
   21"	125:1	16000	89000	65000	337	640	४०%	≤0.1	हाँ	192
   25"	150:1	21450	112000	89000	476	950	४०%	≤0.1	हाँ	251

2.

विशेषताएं

कम प्रतिक्रिया:

घुमावदार ड्राइव को कम से कम प्रतिक्रिया के लिए डिज़ाइन किया गया है, जो सटीक और चिकनी गति नियंत्रण सुनिश्चित करता है।

आसान स्थापना:

घुमावदार ड्राइवों का डिज़ाइन अक्सर विभिन्न प्रणालियों में आसान स्थापना और एकीकरण की अनुमति देता है।

रखरखाव मुक्त विकल्पः

कुछ मॉडलों में रखरखाव मुक्त सुविधाएं होती हैं, जिससे नियमित निरीक्षण और स्नेहन की आवश्यकता कम हो जाती है।

आवेदन

खनन उपकरण:

खनन अनुप्रयोगों में, घुमावदार ड्राइव का उपयोग एक्सकेवेटर और कन्वेयर सिस्टम जैसे उपकरणों में नियंत्रित आंदोलन और स्थिति को सक्षम करने के लिए किया जाता है।

चिकित्सा उपकरण:

कुछ चिकित्सा इमेजिंग उपकरणों और रोबोटिक प्रणालियों में नियंत्रित घूर्णन आंदोलन के लिए घुमावदार ड्राइव का उपयोग किया जाता है।

सैन्य और रक्षा अनुप्रयोग:

स्लीविंग ड्राइव का उपयोग विभिन्न सैन्य और रक्षा प्रणालियों में किया जाता है, जैसे कि रडार प्रणाली और निगरानी उपकरण।

घुमावदार ड्राइव कई प्रकार के अनुप्रयोगों में महत्वपूर्ण भूमिका निभाते हैं जहां नियंत्रित और सटीक घूर्णन आंदोलन की आवश्यकता होती है, विशेष रूप से भारी भार और विभिन्न पर्यावरणीय परिस्थितियों में।
