उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई7" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~380/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आवेदन: | पीवी सोलर पैनल ट्रैकिंग सिस्टम | स्थापना वेबसाइट: | खुला मैदान |
---|---|---|---|
कोटिंग क्लास: | सी 5 | मौजूदा: | 7.5ए |
वोल्टेज: | 24वी/48वी/110वी/220वी/380वी | गियर प्रकार: | दोहरी लिपटी कीड़ा गियर |
दाँत का प्रकार: | पेचदार दांत | पैकेज: | प्लाईवुड केस |
हाई लाइट: | वी7 सौर स्लेव ड्राइव,2 चित्र सौर स्लेव ड्राइव,सौर ट्रैकर स्लेव ड्राइव कीड़ा गियर |

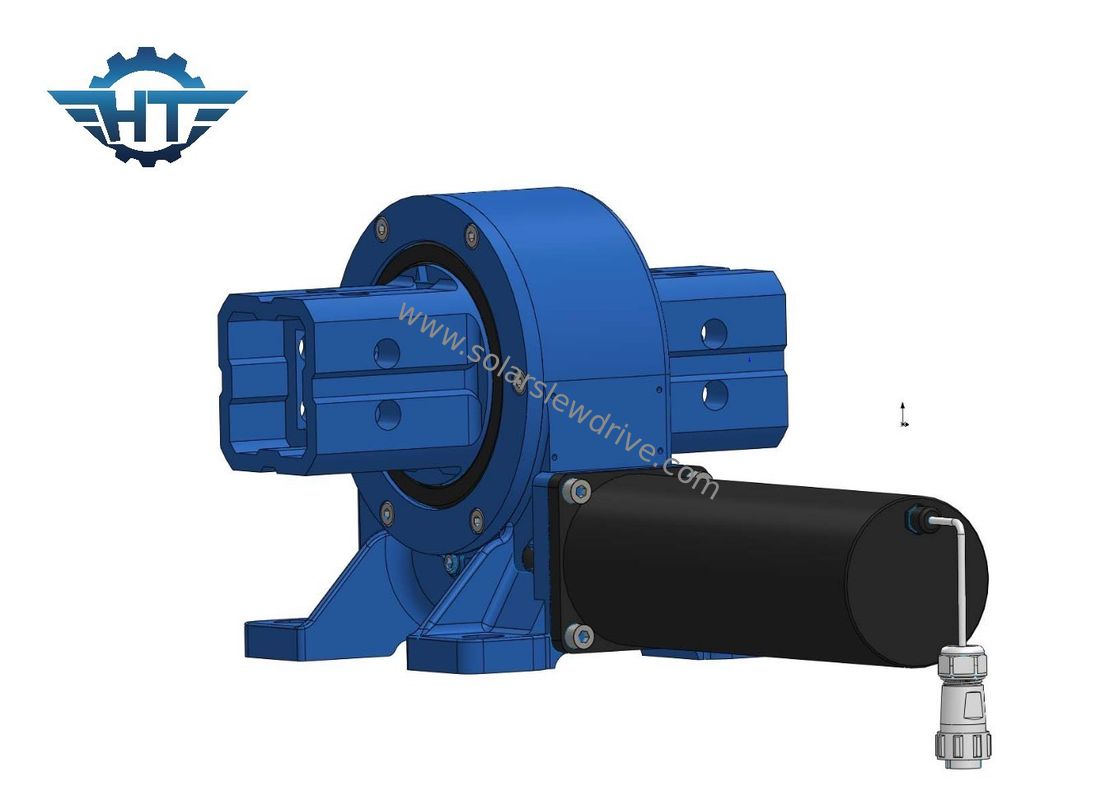

वीई7 सोलर स्लीव ड्राइव विथ फॉर 2 पोर्ट्रेट पीवी सोलर पैनल ट्रैकिंग सिस्टम
सौर स्लेव ड्राइवविवरण
वर्म गियर स्विविंग ड्राइव एक प्रकार का गियरबॉक्स है जिसमें वर्म गियर तंत्र शामिल है ताकि नियंत्रित घूर्णन आंदोलन को सुविधाजनक बनाया जा सके।इन ड्राइव व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है कि सटीकता और नियंत्रित रोटेशन की आवश्यकता, विशेष रूप से उन स्थितियों में जहां भारी भार को सुचारू और कुशलता से चालू करने की आवश्यकता होती है।
वीई सीरीज के स्विंग ड्राइव के तकनीकी डेटा
मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
घुमावदार ड्राइव विशेषताएं
वर्म गियर तंत्र:
कीड़ा गियर घुमावदार ड्राइव का मूल कीड़ा गियर तंत्र है, जिसमें एक घुमावदार पेंच (कीड़ा) होता है जो एक दांत वाले पहिया (गियर) के साथ जुड़ता है।
यह विन्यास उच्च गियर कमी अनुपात प्रदान करता है, जो सटीक और धीमी घूर्णन की अनुमति देता है।
कॉम्पैक्ट डिजाइनः
स्लीविंग ड्राइव को कॉम्पैक्ट और आत्मनिर्भर बनाने के लिए डिज़ाइन किया गया है, जिससे वे सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त हैं।
उच्च टॉर्क आउटपुटः
वर्म गियर कॉन्फ़िगरेशन स्वाभाविक रूप से उच्च टोक़ आउटपुट प्रदान करते हैं, जिससे स्लीविंग ड्राइव महत्वपूर्ण घूर्णन बल की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
वर्म गियर स्लीविंग ड्राइव अनुप्रयोग
सौर ट्रैकिंग सिस्टम:
सौर पैनल की दक्षता को अनुकूलित करते हुए सूर्य की गति का अनुसरण करने के लिए सौर ट्रैकिंग सिस्टम में आमतौर पर वर्म गियर स्विविंग ड्राइव का उपयोग किया जाता है।
पवन टरबाइन पिच और याव नियंत्रणः
पवन ऊर्जा अनुप्रयोगों में, पवन टरबाइन ब्लेड के पिच और याव आंदोलनों को नियंत्रित करने के लिए स्विविंग ड्राइव का उपयोग किया जाता है, जिससे इष्टतम पवन कैप्चर सुनिश्चित होता है।
निर्माण और सामग्री हैंडलिंग उपकरण:
घुमावदार ड्राइव क्रेन, खुदाई मशीनों और अन्य निर्माण मशीनरी में अनुप्रयोग पाते हैं, भारी भार उठाने और स्थिति के लिए नियंत्रित रोटेशन प्रदान करते हैं।
