ट्रैकिंग सिस्टम के लिए लिफाफा सेल्फ लॉकिंग वर्म स्लीव ड्राइव गियरबॉक्स वर्टिकल सिंगल

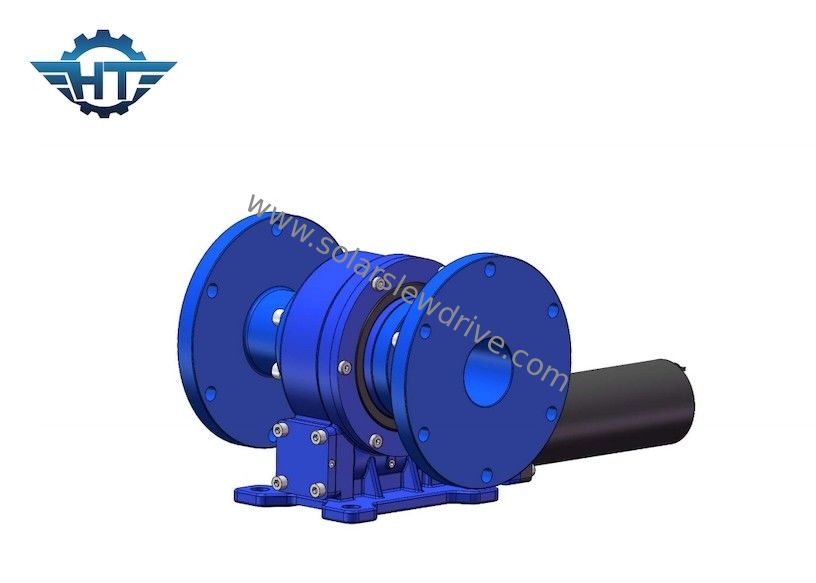

​सौर ट्रैकिंग सिस्टम के लिए सेल्फ लॉकिंग वर्म स्लू ड्राइव गियरबॉक्स

सेल्फ लॉकिंग वर्म स्लू ड्राइव विवरण

यह एनक्लोज्ड, सेल्फ-लॉकिंग वर्म स्लू ड्राइव एक कॉम्पैक्ट, इंटीग्रेटेड रिडक्शन यूनिट है जिसे विशेष रूप से सौर ट्रैकिंग सिस्टम में रोटेशनल मोशन कंट्रोल के लिए डिज़ाइन किया गया है। यह एक विश्वसनीय ट्रांसमिशन यूनिट बनाने के लिए एक हार्डन्ड वर्म गियर सेट, एक प्रिसिजन स्लूइंग बेयरिंग और एक मजबूत, एनक्लोज्ड हाउसिंग को जोड़ता है - जिसमें ड्राइव मोटर को इंटीग्रेट करने का विकल्प भी शामिल है।

पारंपरिक गियर रिड्यूसर के विपरीत, बिल्ट-इन स्लूइंग बेयरिंग एक साथ एक्सियल फोर्स, रेडियल फोर्स और टिल्टिंग मोमेंट का सामना कर सकती है। यह कॉम्पैक्ट यूनिट को जटिल सिस्टम को बदलने की अनुमति देता है जिसके लिए अन्यथा कई स्वतंत्र बेयरिंग और ट्रांसमिशन घटकों की आवश्यकता होगी। ऑपरेशन के दौरान, वर्म स्लूइंग गियर को ड्राइव करता है, जिससे स्मूथ, कंट्रोल्ड और प्रिसिजन रोटेशन संभव होता है। वर्म गियर सेट की ज्यामिति एक सेल्फ-लॉकिंग फ़ंक्शन भी प्रदान करती है, जो आउटपुट को मोटर ब्रेक पर पूरी तरह से निर्भर हुए बिना रिवर्स में घूमने से रोकती है।

सिंगल-एक्सिस और डुअल-एक्सिस सौर ट्रैकिंग सिस्टम के लिए इंजीनियर किया गया, यह ड्राइव यह सुनिश्चित करता है कि फोटोवोल्टिक पैनल अपने इच्छित स्थान पर बने रहें - यहां तक कि हवा, गुरुत्वाकर्षण या डायनामिक लोड के अधीन होने पर भी - जबकि सूर्य के प्रकाश की बदलती परिस्थितियों के आधार पर निरंतर समायोजन की अनुमति मिलती है। इसका सील्ड डिज़ाइन धूल, नमी और कठोर बाहरी वातावरण से आंतरिक घटकों की सुरक्षा करता है, जिससे सेवा जीवन का विस्तार होता है और रखरखाव की आवश्यकताएं कम होती हैं।

3 इंच से 25 इंच तक के साइज़ में उपलब्ध, यह उत्पाद श्रृंखला आवासीय, वाणिज्यिक, कृषि और यूटिलिटी-स्केल फोटोवोल्टिक परियोजनाओं के लिए उपयुक्त है। विशिष्ट ट्रैकिंग नियंत्रण आवश्यकताओं के आधार पर, यूनिट को विभिन्न ड्राइव विकल्पों के साथ कॉन्फ़िगर किया जा सकता है, जिसमें हाइड्रोलिक मोटर, स्टेपर मोटर, सर्वो मोटर या स्टैंडर्ड इलेक्ट्रिक मोटर शामिल हैं। यह अत्यधिक बहुमुखी स्लू ड्राइव प्लेटफॉर्म समुद्री उपकरण, निर्माण मशीनरी, लाइट इंडस्ट्रियल मशीनरी, धातुकर्म उपकरण, चिकित्सा उपकरण और अन्य औद्योगिक क्षेत्रों में भी व्यापक रूप से उपयोग किया जाता है।

वर्टिकल स्लू ड्राइव परफॉरमेंस पैरामीटर्स

मुख्य विशेषताएं

ऑपरेशनल सुरक्षा के लिए सेल्फ-लॉकिंग आउटपुट

सेल्फ-लॉकिंग वर्म गियर मैकेनिज्म से लैस, यूनिट प्रभावी ढंग से लोड को गियरबॉक्स को बैक-ड्राइव करने से रोकती है। यह सुविधा पावर आउटेज, आपातकालीन शटडाउन या तेज हवा की घटनाओं के दौरान स्थिति स्थिरता सुनिश्चित करती है, जिससे बाहरी ब्रेकिंग सिस्टम पर निर्भरता कम होती है।

उच्च टिल्टिंग मोमेंट और लोड-बेयरिंग क्षमता

इंटीग्रेटेड स्लूइंग बेयरिंग एक साथ एक्सियल फोर्स, रेडियल फोर्स और टिल्टिंग मोमेंट का सामना कर सकती है। यह ड्राइव को कैंटिलीवर्ड सौर पैनलों, लंबी पंक्ति वाले फोटोवोल्टिक (पीवी) ट्रैकिंग सिस्टम और असमान या अस्थिर हवा के भार के अधीन इंस्टॉलेशन के लिए आदर्श बनाता है।

सटीक सौर पोजिशनिंग

≤0.1° की पोजिशनिंग सटीकता के साथ, ड्राइव लगातार और दोहराने योग्य ट्रैकिंग गति सुनिश्चित करता है। फाइन-एडजस्टमेंट क्षमताएं सौर पैनलों के लिए इष्टतम संरेखण कोण बनाए रखने में मदद करती हैं, जिससे ट्रैकिंग सिस्टम की समग्र विश्वसनीयता बढ़ती है।

इंटीग्रेटेड, कॉम्पैक्ट डिज़ाइन

स्लूइंग बेयरिंग और वर्म गियरबॉक्स को एक एकल, कॉम्पैक्ट यूनिट में जोड़ा गया है। घटकों की संख्या को कम करने से इंस्टॉलेशन प्रक्रिया सरल हो जाती है और ट्रैकिंग सिस्टम संरचना के भीतर मूल्यवान स्थान बचता है।

विभिन्न मोटर प्रकारों के साथ संगतता

इनपुट साइड हाइड्रोलिक मोटर, स्टेपर मोटर, सर्वो मोटर या स्टैंडर्ड इलेक्ट्रिक मोटर के साथ संगत है। यह लचीलापन एक ही बेस ड्राइव प्लेटफॉर्म को विविध नियंत्रण प्रणालियों और परियोजना कॉन्फ़िगरेशन का समर्थन करने की अनुमति देता है।

कम रखरखाव आवश्यकताओं के साथ पूरी तरह से एनक्लोज्ड संरचना

सील्ड हाउसिंग बाहरी दूषित पदार्थों के प्रवेश को रोकता है और सुनिश्चित करता है कि स्नेहक अंदर रहे। बाहरी हिस्से में एक टिकाऊ, मौसम प्रतिरोधी कोटिंग है - RAL 9006 में मानकीकृत, अनुरोध पर अन्य RAL रंगों के साथ उपलब्ध।

विभिन्न प्रकार के स्पेसिफिकेशन्स

3 इंच से 25 इंच तक के साइज़ में उपलब्ध, यह श्रृंखला टॉर्क, लोड और माउंटिंग आवश्यकताओं के एक विस्तृत स्पेक्ट्रम को समायोजित करती है। ये यूनिट छोटे पैमाने के वितरित सौर ट्रैकिंग सिस्टम से लेकर बड़े पैमाने के यूटिलिटी-ग्रेड पीवी प्रोजेक्ट्स तक सब कुछ के लिए उपयुक्त हैं।

यह सेल्फ-लॉकिंग वर्म गियर स्लू ड्राइव क्यों चुनें?

हवा और रिवर्स लोड के तहत स्थिर होल्डिंग प्रदर्शन प्रदान करता है
एक्सियल, रेडियल और टिल्टिंग मोमेंट लोड-बेयरिंग क्षमताओं को जोड़ता है
लंबे समय तक बाहरी उपयोग के लिए उपयुक्त
उच्च दोहराव के साथ सटीक पोजिशनिंग प्रदान करता है
मोटरों की एक विस्तृत श्रृंखला के साथ संगत
RAL 9006 फिनिश के साथ स्टैंडर्ड आता है; कस्टम रंग भी उपलब्ध हैं
ट्रैकिंग सिस्टम की विभिन्न श्रेणियों के अनुरूप विभिन्न स्पेसिफिकेशन्स में उपलब्ध
इंस्टॉल और मेंटेन करने में आसान

चयन गाइड

एक मॉडल का चयन करते समय, कृपया निम्नलिखित कारकों पर विचार करें:
आवश्यक आउटपुट टॉर्क और होल्डिंग टॉर्क
अधिकतम एक्सियल और रेडियल लोड
हवा के भार और फोटोवोल्टिक (पीवी) पैनलों की ज्यामिति से उत्पन्न अधिकतम टिल्टिंग मोमेंट
आवश्यक ट्रैकिंग गति और पोजिशनिंग सटीकता
मोटर प्रकार, वोल्टेज और नियंत्रण विधि
ऑपरेटिंग तापमान और पर्यावरणीय जोखिम की स्थिति
माउंटिंग ओरिएंटेशन और ड्यूटी साइकिल (लोड साइकिल)
अपेक्षित सेवा जीवन और रखरखाव अंतराल
हम आपके वास्तविक लोड स्पेक्ट्रम और ट्रैकिंग ऑपरेटिंग स्थितियों को प्रदान करने की सलाह देते हैं ताकि आपके विशिष्ट आवश्यकताओं के आधार पर इष्टतम मॉडल निर्धारित किया जा सके।

अक्सर पूछे जाने वाले प्रश्न

सेल्फ-लॉकिंग वर्म गियर स्लू ड्राइव क्या है?

एक सेल्फ-लॉकिंग वर्म गियर स्लू ड्राइव एक रोटरी रिडक्शन यूनिट है जो वर्म गियर मैकेनिज्म का उपयोग करती है। यह मोटर के रुकने के बाद आउटपुट साइड को रिवर्स में घूमने से प्रभावी ढंग से रोकता है। इसका उपयोग उन अनुप्रयोगों में किया जाता है जहां मोटर के बंद होने के बाद लोड को एक विशिष्ट स्थिति में बनाए रखना होता है।

क्या यह स्लू ड्राइव सौर ट्रैकिंग सिस्टम के लिए उपयुक्त है?

हाँ। यह सिंगल-एक्सिस और डुअल-एक्सिस सौर ट्रैकिंग सिस्टम दोनों के लिए अत्यधिक उपयुक्त है, क्योंकि यह रोटेशन, लोड सपोर्ट और पोजीशन-होल्डिंग फ़ंक्शन को एक एकल, कॉम्पैक्ट यूनिट में एकीकृत करता है।

क्या विभिन्न प्रकार की मोटरों का उपयोग किया जा सकता है?

हाँ। आपकी नियंत्रण प्रणाली और इंस्टॉलेशन आवश्यकताओं के आधार पर, ड्राइव को हाइड्रोलिक मोटर, स्टेपर मोटर, सर्वो मोटर या स्टैंडर्ड इलेक्ट्रिक मोटर के साथ जोड़ा जा सकता है।


टिल्टिंग मोमेंट क्या है?

टिल्टिंग मोमेंट उस ओवरटर्न लोड को संदर्भित करता है जिसका सामना स्लू ड्राइव कर सकता है। सौर ट्रैकिंग सिस्टम के संदर्भ में, यह हवा के दबाव, पीवी पैनलों के आयाम, सपोर्ट आर्म्स की लंबाई और गुरुत्वाकर्षण के केंद्र की स्थिति जैसे कारकों से प्रभावित होता है।


क्या हाउसिंग का रंग अनुकूलित किया जा सकता है?

हाँ। स्टैंडर्ड रंग RAL 9006 है; विशिष्ट परियोजनाओं के लिए अन्य RAL स्टैंडर्ड रंग भी उपलब्ध हैं।


सही मॉडल का चयन कैसे करें?

चयन आउटपुट टॉर्क, होल्डिंग टॉर्क, एक्सियल और रेडियल लोड, टिल्टिंग मोमेंट, रोटेशनल स्पीड, ड्यूटी साइकिल और पर्यावरणीय स्थितियों पर आधारित होना चाहिए। मॉडल को अंतिम रूप देने से पहले एप्लिकेशन डेटा का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए।

हमसे संपर्क करें।

कृपया हमें अपने सौर ट्रैकर के आयाम, ऑपरेटिंग लोड, ट्रैकिंग गति और मोटर आवश्यकताओं के बारे में जानकारी प्रदान करें। हमारी इंजीनियरिंग टीम आपके प्रोजेक्ट के लिए एक सेल्फ-लॉकिंग वर्म गियर स्लू ड्राइव का चयन या अनुकूलन करने में आपकी सहायता करेगी।
