| ब्रांड नाम: | HangTuo |
| मॉडल नंबर: | वीई9" |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD 100~1600/ pc |
| डिलीवरी का समय: | 15 ~ 45 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

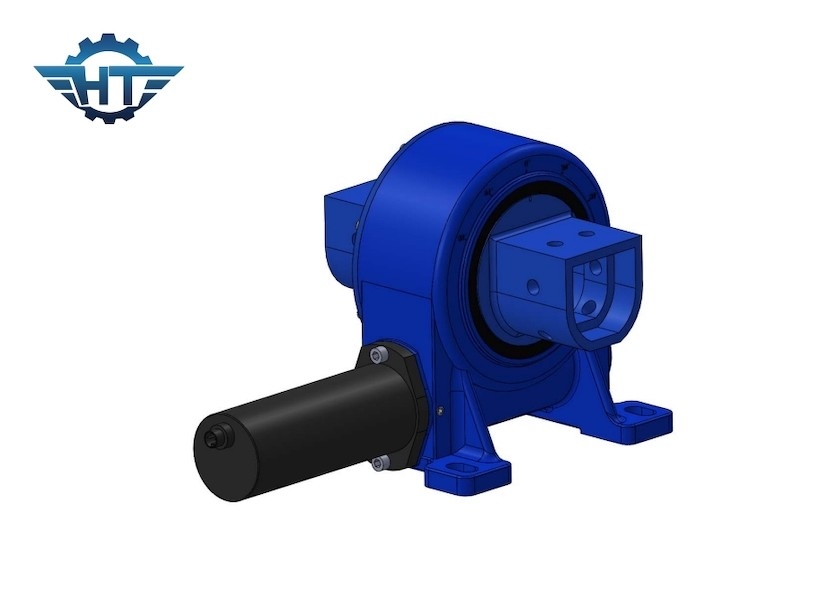

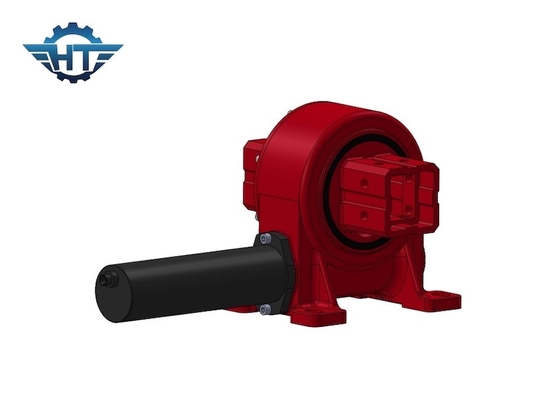

सौर ट्रैकर के लिए एकल अक्ष वर्म गियर IP66 संलग्न स्लीविंग ड्राइव
वीई सीरीज़ के बंद वर्म स्विंग ड्राइव
हैंगटुओ के वीई श्रृंखला के समाहित कीड़ा घुमावदार ड्राइव में एक एकीकृत घूर्णन इकाई में एक स्व-लॉकिंग कीड़ा गियर, सटीक घुमावदार असर और मजबूत आवास शामिल हैं।IP66 रेटेड आवास बाहरी संचालन के दौरान आंतरिक घटकों की सुरक्षा करते हुए धूल और पानी के प्रवेश को सीमित करने के लिए डिज़ाइन किया गया हैयह सील संरचना रखरखाव की आवृत्ति को कम करने, जीवन चक्र लागत को कम करने और उजागर कार्य वातावरण में उपकरण की विश्वसनीयता में सुधार करने में मदद करती है।
खुले घुमावदार तंत्रों की तुलना में, संलग्न डिजाइन स्नेहक को स्थान पर रखता है और घर्षण कणों, बारिश और नमी को गियर और असर सतहों तक पहुंचने से रोकने में मदद करता है।परिणाम एक विश्वसनीय घूर्णन ड्राइव है जो सटीक स्थिति की आवश्यकता होती है, मजबूत पकड़ प्रदर्शन और लंबी सेवा जीवन।
वीई श्रृंखला 3 से 25 इंच के मॉडल में उपलब्ध है, जो टोक़, भार और स्थापना आवश्यकताओं की एक विस्तृत श्रृंखला को कवर करती है। यह सौर ट्रैकर्स के लिए विभिन्न मोटर और नियंत्रण प्रणालियों के साथ एकीकृत किया जा सकता है,खनन उपकरण, हवाई कार्य प्लेटफार्म, क्रेन, खुदाई मशीन के सामान, पोजिशनिंग सिस्टम, स्टीयरिंग सिस्टम, उपग्रह एंटेना, रडार एंटेना और चिकित्सा उपकरण।
हैंगटुओ की पूरी श्रृंखला सौर ट्रैकर्स, खनन उपकरण, हवाई कार्य वाहन, क्रेन, खुदाई फ्रेम, पोजिशनिंग सिस्टम, स्टीयरिंग सिस्टम, उपग्रह और रडार एंटेना के लिए उपयुक्त है।और चिकित्सा क्षेत्रविशिष्ट अनुप्रयोगों से परामर्श किया जा सकता है।
वीई मॉडल स्लीविंग ड्राइव पैरामीटर
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | हाँ | 251 |
आवेदन
उच्च भार क्षमता और बंद संरचना के कारण हैंगटू घुमावदार ड्राइव विभिन्न प्रकार के घूर्णी यंत्रों के लिए उपयुक्त हैं।
सौर ट्रैकिंग सिस्टम
एक स्व-लॉकिंग संलग्न स्लेव ड्राइव एकल-अक्ष और दो-अक्ष सौर ट्रैकर्स के लिए एक मजबूत समाधान है। यह नियंत्रित पैनल रोटेशन प्रदान करता है,सीमित रखरखाव के साथ विश्वसनीय हवा भार प्रतिरोध और स्थिर स्थिति.
निर्माण और उठाने के उपकरण
वीई सीरीज का उपयोग खुदाई मशीनों, क्रेन, हवाई कार्य वाहनों, खुदाई फ्रेम और अन्य उपकरणों में किया जा सकता है जिन्हें अक्षीय, रेडियल और पलटने वाले भार के तहत नियंत्रित रोटेशन की आवश्यकता होती है।
खनन और भारी उद्योग
संलग्न डिजाइन धूल, गीला और मांग वाले खनन वातावरण में गियर और बीयरिंगों की रक्षा करने में मदद करता है। अनुप्रयोगों में पोजिशनिंग प्लेटफॉर्म शामिल हैं,लंबे समय तक लोड प्रतिधारण की आवश्यकता वाले स्टीयरिंग संयोजन और उपकरण.
एंटीना और रडार ट्रैकिंग
चिकनी, दोहराए जाने योग्य रोटेशन और मजबूत होल्डिंग प्रदर्शन इस ड्राइव को उपग्रह एंटेना, रडार एंटेना और अन्य सटीक ट्रैकिंग सिस्टम के लिए उपयुक्त बनाते हैं।
चिकित्सा और परिशुद्धता उपकरण
कॉन्फ़िगर करने योग्य अनुपात और मोटर मिलान ड्राइव को चिकित्सा पोजिशनिंग उपकरणों, निरीक्षण प्रणालियों और औद्योगिक पोजिशनिंग यंत्रों का समर्थन करने की अनुमति देता है।
अन्य अनुप्रयोगों में खुले में खनन उपकरण, पवन ऊर्जा प्रणाली, औद्योगिक स्वचालन, टर्नटेबल और विशेष घूर्णन मशीनरी शामिल हैं।परियोजना-विशिष्ट आवश्यकताओं के लिए अनुकूलित विन्यास उपलब्ध हैं.
चयन कारक
एक संलग्न कीड़ा घुमावदार ड्राइव का चयन करते समय, विचार करेंः
नामित आउटपुट टोक़ और रखरखाव टोक़
अधिकतम अक्षीय और रेडियल भार
घुड़सवार संरचना द्वारा उत्पन्न झुकाव पल
आवश्यक घूर्णन गति और स्थिति की सटीकता
मोटर का प्रकार, वोल्टेज और नियंत्रण इंटरफ़ेस
निरंतर संचालन का समय और चक्र आवृत्ति
हवा के संपर्क, तापमान, धूल और पानी के प्रवेश का जोखिम
स्थापना की दिशा और उपलब्ध माउंटिंग स्पेस
आवश्यक सेवा जीवन और रखरखाव पहुंच
एक मॉडल अनुशंसा प्राप्त करने के लिए अपने भार डेटा और परिचालन स्थितियों को प्रदान करें।
अक्सर पूछे जाने वाले प्रश्न
एक संलग्न कीड़ा घुमावदार ड्राइव का मुख्य लाभ क्या है?
इसका घिरा हुआ आवरण गियर और असर को धूल और पानी से बचाता है जबकि स्नेहक को बनाए रखने में मदद करता है।यह रखरखाव की आवश्यकताओं को कम कर सकता है और बाहरी या गंदे वातावरण में विश्वसनीयता में सुधार कर सकता है.
क्या वीई सीरीज स्व-लॉकिंग है?
हां. वीई श्रृंखला में ऑटो-लॉकिंग कीड़ा गियर का उपयोग किया जाता है जब ड्राइव चालू नहीं होता है तो पीछे की ओर घूर्णन का विरोध करने के लिए।
क्या ड्राइव को मोटर के साथ आपूर्ति की जा सकती है?
हाँ. हाइड्रोलिक, स्टेपर, सर्वो और इलेक्ट्रिक मोटर कॉन्फ़िगरेशन को आवेदन के अनुरूप बनाया जा सकता है।
कौन से उद्योग इन घुमावदार ड्राइव का उपयोग करते हैं?
विशिष्ट उद्योगों में सौर ऊर्जा, निर्माण, खनन, हवाई कार्य, एंटीना ट्रैकिंग, चिकित्सा उपकरण और औद्योगिक स्वचालन शामिल हैं।
सही आकार कैसे चुना जाए?
चयन में आउटपुट टॉर्क, होल्डिंग टॉर्क, अक्षीय और रेडियल भार, झुकाव पल, गति, कार्य चक्र और पर्यावरणीय परिस्थितियों को ध्यान में रखना चाहिए।
हैंगतु से संपर्क करें
अपनी लोड स्थितियों, घूर्णन गति, मोटर आवश्यकताओं और स्थापना वातावरण को साझा करें।Hangtuo एक मानक वीई श्रृंखला संलग्न कीड़ा घुमावदार ड्राइव का चयन या अपने उपकरणों के लिए एक विन्यास विकसित करने में मदद कर सकते हैं.
